Ошибки датчиков и щупов Renishaw: диагностика и устранение неисправностей
Почему щуп может выдавать ошибку?
Измерительные щупы и датчики Renishaw — OMP40, OMP400, RMP60, TS27R, OTS — работают на границе механики и оптики: контактный триггер, беспроводная или оптическая передача сигнала, батарейное питание. Именно поэтому неисправности этой группы редко бывают чисто электронными — чаще всего это комбинация загрязнения, разряда батареи, механического износа щупа или рассогласования оптического канала связи.
Это практическое руководство для операторов и специалистов по обслуживанию станков с ЧПУ, оснащённых измерительными системами Renishaw. Для конкретной модели датчика всегда сверяйтесь с официальной документацией Renishaw.
Содержание:
- Краткая таблица: самые частые неисправности датчиков Renishaw
- Battery Low — Разряд батареи щупа
- No Signal / Probe Not Ready — Сигнал не обнаружен
- Ложное срабатывание (False Trigger)
- Щуп не срабатывает при касании (No Trigger)
- Повреждение или деформация щупа (Stylus Damage)
- Рассогласование оптического интерфейса (Optical Misalignment)
- Дрейф калибровки (Calibration Drift)
- Ошибки настройки инструмента OTS (Tool Setting Errors)
- Авария после столкновения щупа (Probe Crash)
- Ошибка интерфейсного модуля (Interface Unit Fault)
- Практические правила диагностики датчиков Renishaw
- Регламент обслуживания измерительных систем Renishaw
- Часто задаваемые вопросы
- Заключение
Краткая таблица: самые частые неисправности датчиков Renishaw
| Неисправность | Тип датчика | Что означает | Первый шаг |
|---|---|---|---|
| Battery Low | OMP, RMP, беспроводные | Заряд батареи щупа приближается к минимуму | Заменить батарею согласно регламенту |
| No Signal / Not Ready | OMP, RMP, TS27R | Стойка не получает сигнал готовности от щупа | Проверить оптическую видимость, батарею, приёмник |
| False Trigger | Все контактные датчики | Ложное срабатывание без физического касания | Проверить вибрацию, СОЖ, электромагнитные помехи |
| No Trigger | Все контактные датчики | Щуп не подаёт сигнал при фактическом касании | Проверить щуп, контакты, усилие срабатывания |
| Stylus Damage | Все со сменным щупом | Деформация или повреждение измерительного наконечника | Заменить щуп, проверить биение и прямолинейность |
| Optical Misalignment | OMP, OMI-приёмники | Нарушена прямая видимость между щупом и приёмником | Очистить оптические окна, проверить угол установки |
| Calibration Drift | Все измерительные щупы | Результаты измерения смещены относительно эталона | Провести калибровку по эталонному кольцу/сфере |
| OTS Error | OTS (настройка инструмента) | Некорректное измерение длины/диаметра инструмента | Очистить контактную поверхность, проверить датчик |
| Probe Crash | Все типы | Механическое столкновение щупа с деталью или оснасткой | Осмотреть на деформацию, проверить срабатывание защиты |
| Interface Fault | MI, RMI интерфейсные модули | Неисправность модуля связи между щупом и стойкой | Проверить питание модуля, кабель связи со стойкой |
Battery Low — Разряд батареи щупа
Беспроводные щупы Renishaw (OMP40, OMP400, RMP60) питаются от встроенной батареи и передают сигнал оптически на приёмник. Предупреждение о разряде батареи — одна из наиболее частых и наиболее предотвратимых ситуаций в эксплуатации измерительных систем.
Возможные причины
- Естественная выработка ресурса батареи — типичный срок службы 1–2 года при стандартной интенсивности использования
- Щуп оставлен активным в режиме постоянной готовности дольше рекомендованного времени
- Батарея хранилась разряженной длительное время без использования
Что проверить и как исправить
- Замените батарею согласно инструкции для конкретной модели щупа — тип батареи указан на корпусе
- После замены выполните проверку связи щупа с приёмником без нагрузки на станок
- Ведите журнал замены батарей по каждому щупу — это позволяет планировать замену профилактически, а не по факту отказа
Предупреждение Battery Low появляется заранее — у оператора есть запас времени на замену до полного отказа. Игнорирование предупреждения приводит к остановке производства в середине цикла обработки, что значительно дороже плановой замены батареи.

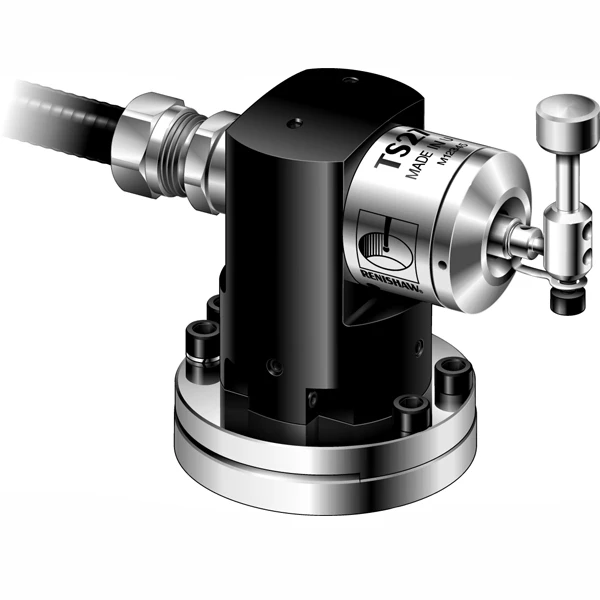

Компактный 3D контактный датчик с инфракрасной оптической передачей сигнала — именно эта модель чаще всего стоит на малых и средних станках с завода. Разряд батареи и рассогласование оптики, разобранные выше, актуальны в первую очередь для неё.
No Signal / Probe Not Ready — Сигнал не обнаружен
Стойка ЧПУ не получает подтверждения готовности от щупа при вызове измерительного цикла. Это может быть как проблемой самого щупа, так и нарушением канала связи с приёмником.
Возможные причины
- Щуп не активирован — не выполнена команда включения перед циклом измерения
- Нарушена оптическая видимость между щупом и приёмником — препятствие, загрязнение
- Разряженная батарея щупа
- Неисправность приёмника или его кабеля связи со стойкой
Что проверить и как исправить
- Убедитесь, что команда включения щупа (M-код активации) присутствует в программе перед вызовом цикла
- Проверьте прямую видимость между щупом и приёмным модулем — удалите препятствия, очистите оптические окна
- Проверьте уровень заряда батареи щупа
- Осмотрите кабель связи приёмника со стойкой и его разъёмы
No Signal, возникающий только в определённой зоне рабочего стола — признак ограниченного угла видимости приёмника. Такие мёртвые зоны нужно исключать из циклов измерения либо переустанавливать приёмник в более удачное положение с учётом геометрии станка.
Ложное срабатывание (False Trigger)
Щуп регистрирует касание при отсутствии физического контакта с поверхностью. Ложные срабатывания искажают результаты измерения и могут привести к неверной коррекции инструмента или смещения детали.
Возможные причины
- Вибрация станка или соседнего оборудования, воспринимаемая как касание
- Попадание струи СОЖ непосредственно на щуп во время цикла измерения
- Электромагнитные помехи в цехе — сварочное оборудование, силовые кабели поблизости
- Загрязнение контактного механизма щупа стружкой или маслом
Что проверить и как исправить
- Исключите подачу СОЖ на время выполнения измерительного цикла или измените траекторию подхода
- Проверьте источники вибрации поблизости — работающий шпиндель соседнего станка, компрессор
- Очистите механизм щупа от загрязнений согласно регламенту обслуживания
- При стабильном повторении ложных срабатываний — проверьте экранирование сигнального кабеля приёмника
Ложные срабатывания, коррелирующие с работой конкретного оборудования в цеху — явный признак электромагнитной наводки. Проверьте, не проходит ли кабель приёмника рядом с силовыми кабелями шпинделя или сервоприводов.
Щуп не срабатывает при касании (No Trigger)
Обратная ситуация — щуп физически касается поверхности, но не подаёт сигнал срабатывания. Это может привести к столкновению, если стойка продолжает движение, не получив ожидаемого сигнала остановки.
Возможные причины
- Загрязнение или износ контактного механизма щупа
- Деформированный или неправильно установленный щуп (стилус)
- Разряженная батарея — сигнал слишком слабый для надёжной передачи
- Усилие срабатывания настроено выше фактического усилия контакта в цикле
Что проверить и как исправить
- Проверьте механизм срабатывания щупа вручную — лёгкое отклонение стилуса должно давать чёткий сигнал
- Осмотрите щуп на загрязнение и коррозию контактов кинематической опоры
- Проверьте состояние батареи
- Сверьте параметры чувствительности срабатывания с рекомендациями производителя для данной модели щупа
No Trigger — критическая с точки зрения безопасности неисправность: при её возникновении риск столкновения щупа с деталью значительно возрастает. Не откладывайте диагностику этой неисправности до следующей смены. Датчики и выключатели для замены есть в каталоге Эффективное производство.
Повреждение или деформация щупа (Stylus Damage)
Измерительный наконечник (стилус) деформирован, погнут или изношен. Стилус — расходный компонент системы измерения: его контакт с деталью и оснасткой неизбежно ведёт к постепенному износу.
Возможные причины
- Столкновение стилуса с деталью, оснасткой или инструментом
- Естественный износ шарика стилуса при интенсивном использовании
- Некорректная траектория подхода в цикле измерения — повторяющиеся касания под неоптимальным углом
Что проверить и как исправить
- Осмотрите стилус визуально: изгиб, сколы на шарике, следы деформации крепления
- Проверьте биение стилуса вращением вручную — отклонение более нормативного значения требует замены
- Замените стилус и обязательно выполните повторную калибровку щупа после замены — геометрия нового стилуса отличается от изношенного
Погнутый стилус визуально может выглядеть незначительно повреждённым, но давать существенную ошибку измерения. При любом сомнении — замените стилус, а не пытайтесь выправить его: калибровка после замены стоит значительно дешевле, чем брак из-за неверных измерений.
Рассогласование оптического интерфейса (Optical Misalignment)
Для беспроводных щупов (OMP, OMP400) сигнал передаётся оптически на приёмный модуль (OMI, OMM). Нарушение прямой видимости или углового согласования между щупом и приёмником приводит к нестабильной или полностью потерянной связи.
Возможные причины
- Загрязнение оптических окон щупа или приёмника — масляная плёнка, пыль, стружка
- Смещение приёмного модуля после технического обслуживания или ремонта
- Препятствие в прямой видимости — крупная деталь, приспособление, стружкоотвод
- Превышение максимального рабочего расстояния или угла для данной модели приёмника
Что проверить и как исправить
- Очистите оптические окна щупа и приёмника мягкой безворсовой салфеткой
- Проверьте юстировку приёмного модуля — угол и расстояние должны соответствовать спецификации модели
- Устраните препятствия в зоне прямой видимости для типовых траекторий измерения
- При работе на границе рабочей зоны станка проверьте, не превышено ли максимальное расстояние передачи сигнала
Optical Misalignment после замены приспособления или крупной оснастки — в первую очередь проверьте, не закрывает ли новая оснастка прямую видимость приёмника в критических точках траектории измерения. Это одна из самых часто упускаемых причин.
Радиочастотная передача сигнала (FHSS, 2,4 ГГц) вместо оптики — хороший вариант там, где прямую видимость до приёмника обеспечить сложно из-за оснастки или геометрии станка. Работает с керамическими щупами длиной 50–150 мм.
Дрейф калибровки (Calibration Drift)
Результаты измерения постепенно смещаются относительно эталонных значений. В отличие от резкого отказа, дрейф калибровки развивается медленно и часто остаётся незамеченным до появления брака.
Возможные причины
- Естественный температурный дрейф механики станка и щупа
- Накопленный износ стилуса и кинематической опоры щупа
- Изменение положения приспособления или эталонного кольца/сферы для калибровки
- Механический удар, не приведший к видимому повреждению, но сместивший внутреннюю геометрию
Что проверить и как исправить
- Выполните калибровку по эталонному кольцу или калибровочной сфере согласно регламенту производителя станка
- Сравните текущие результаты калибровки с историческими значениями — постепенный тренд говорит о механическом износе, скачок — о повреждении
- Проверьте температурную стабилизацию станка перед калибровкой — выполняйте её после прогрева, а не сразу после включения
- При регулярном значительном дрейфе — замените стилус и повторите калибровку
Регулярная плановая калибровка — единственный надёжный способ отследить дрейф до того, как он повлияет на качество деталей. Периодичность зависит от точности требуемых допусков и интенсивности использования щупа — от ежедневной до еженедельной практики на высокоточном производстве.
Ошибки настройки инструмента OTS (Tool Setting Errors)
Датчик настройки инструмента OTS измеряет длину и диаметр инструмента путём контакта режущей кромки с контактной поверхностью датчика. Ошибки OTS напрямую влияют на корректность оффсетов инструмента в программе.
Возможные причины
- Загрязнение контактной поверхности датчика стружкой, СОЖ или маслом
- Износ или повреждение контактной поверхности от постоянного контакта с режущими кромками
- Вибрация инструмента при измерении — недостаточно жёсткое крепление в шпинделе
- Неверная скорость подвода инструмента к датчику — слишком быстрое приближение искажает результат
Что проверить и как исправить
- Очистите контактную поверхность OTS перед каждой сменой или регулярно по регламенту
- Осмотрите поверхность на предмет выработки или повреждений от острых кромок инструмента
- Проверьте параметры скорости подвода в цикле измерения — медленная финальная скорость даёт более стабильный результат
- Убедитесь в надёжности зажима инструмента в шпинделе перед измерением
OTS, дающий нестабильные результаты измерения одного и того же инструмента — проверьте зажим инструмента в первую очередь, а не сам датчик. Нестабильность чаще происходит от вибрации оправки, чем от неисправности контактной поверхности.
Компактный датчик с дисковым стилусом для измерения длины и диаметра инструмента и обнаружения его поломки. Проводная передача сигнала — там, где нужна максимальная надёжность контакта без оптики или радиоканала.
Авария после столкновения щупа (Probe Crash)
Механическое столкновение щупа с деталью, оснасткой или элементами станка — одна из наиболее серьёзных с точки зрения последствий ситуаций. Даже при наличии защитного механизма разъединения (kinematic release) столкновение требует полной диагностики.
Возможные причины
- Ошибка в траектории подхода измерительного цикла — неверные координаты или направление
- Несоответствие ожидаемого и фактического положения детали или оснастки
- Отказ функции безопасного подвода (retract move) до касания
Что проверить и как исправить
- Немедленно остановите станок и оцените видимые повреждения щупа и держателя
- Проверьте, сработал ли защитный механизм разъединения (для моделей, оснащённых им) — если нет, механизм неисправен и требует обслуживания
- Выполните полную повторную калибровку щупа после любого столкновения, даже если видимых повреждений нет
- Проанализируйте программу измерения и устраните причину неверной траектории подхода
После любого столкновения щупа — не возвращайте станок в работу без калибровки, даже если щуп внешне не повреждён. Внутренняя кинематическая опора может быть смещена без видимых следов, что даст систематическую ошибку измерения на всех последующих деталях.
Ошибка интерфейсного модуля (Interface Unit Fault)
Интерфейсный модуль (MI, RMI) обеспечивает связь между приёмником сигнала щупа и стойкой ЧПУ. Неисправность модуля прерывает передачу данных даже при исправном щупе и приёмнике.
Возможные причины
- Отсутствие или нестабильность питания интерфейсного модуля
- Повреждённый кабель связи между модулем и стойкой ЧПУ
- Внутренний отказ электроники модуля — возраст, перегрев, скачки напряжения
Что проверить и как исправить
- Проверьте наличие и стабильность питания на интерфейсном модуле — индикаторы состояния на корпусе
- Осмотрите и переустановите кабель связи модуля со стойкой ЧПУ
- При стабильном отсутствии сигнала при исправном щупе и приёмнике — тестовая замена интерфейсного модуля для изоляции причины
Interface Fault, возникающий одновременно на нескольких датчиках, подключённых к одному модулю — явный признак неисправности самого модуля, а не отдельных щупов. Кабели связи и блоки питания для интерфейсных модулей есть в каталоге Эффективное производство.

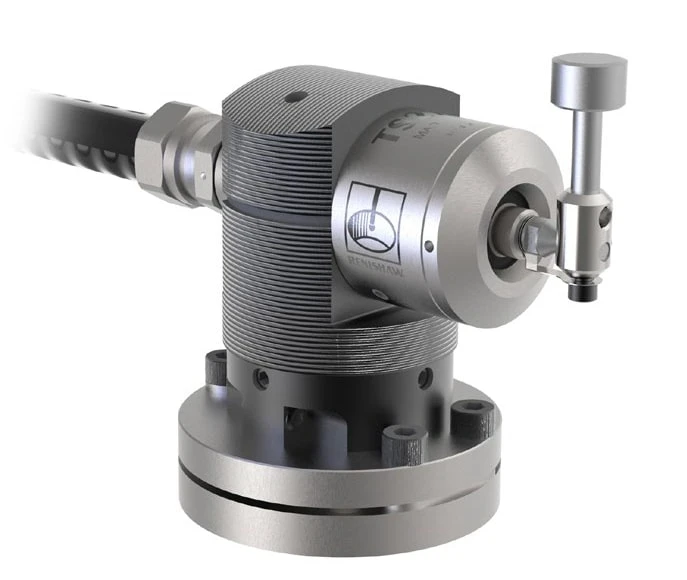

Щуп TS27R в сборе с интерфейсным блоком MI 8-4, который преобразует сигнал датчика в формат для входа щупа стойки ЧПУ. Готовое решение для замены при неисправности именно интерфейсного модуля, а не самого щупа.
Практические правила диагностики датчиков Renishaw
Несколько принципов, которые сокращают время поиска причины:
- Начинайте с самого дешёвого и вероятного — батарея и загрязнение. Большинство неисправностей связи и срабатывания решаются заменой батареи или очисткой оптики и контактов, а не заменой самого щупа.
- После любого столкновения — обязательная калибровка, без исключений. Видимое отсутствие повреждений не гарантирует сохранность внутренней геометрии кинематической опоры.
- Дрейф калибровки — ведите историю значений, а не проверяйте разово. Тренд информативнее единичного измерения: он отличает нормальный температурный дрейф от нарастающего механического износа.
- Ложные срабатывания коррелируют с окружением — ищите внешний источник. Вибрация соседнего оборудования, СОЖ, электромагнитные помехи чаще являются причиной, чем сам датчик.
- OTS-нестабильность — сначала зажим инструмента, потом датчик. Вибрация оправки в шпинделе искажает результат чаще, чем реальная неисправность контактной поверхности.
Регламент обслуживания измерительных систем Renishaw
Профилактическое обслуживание почти полностью исключает большинство описанных неисправностей. Рекомендуемый минимальный регламент:
- Ежедневно: визуальный осмотр стилуса на деформацию, очистка контактной поверхности OTS при интенсивном использовании
- Еженедельно: очистка оптических окон щупа и приёмника, проверка надёжности крепления приёмного модуля
- Ежемесячно: контрольная калибровка по эталону и сравнение с историческими значениями
- Ежегодно или по показанию Battery Low: плановая замена батарей всех беспроводных щупов
- После любого столкновения: внеплановая калибровка независимо от видимых повреждений
Ведение простого журнала обслуживания по каждому датчику — дата замены батареи, дата последней калибровки, зафиксированные инциденты — окупается уже через несколько месяцев за счёт сокращения незапланированных простоев.
Часто задаваемые вопросы
Как часто нужно менять батарею в щупе Renishaw?
Типичный срок службы батареи — 1–2 года при стандартной интенсивности использования, но точный интервал зависит от модели щупа и режима работы (постоянная готовность против включения по требованию). Ориентируйтесь на предупреждение Battery Low на стойке, но не дожидайтесь полного разряда — планируйте замену заранее.
Нужно ли калибровать щуп после каждой замены батареи?
Как правило, нет — замена батареи не влияет на механическую геометрию щупа. Калибровка обязательна после замены стилуса, после столкновения, а также по плановому регламенту независимо от замены батареи.
Можно ли выправить погнутый стилус вместо замены?
Не рекомендуется. Даже незначительная попытка выправления меняет геометрию наконечника непредсказуемым образом и может ослабить крепление шарика. Стилус — относительно недорогой расходный компонент; замена всегда предпочтительнее ремонта.
Что делать, если ложные срабатывания происходят только на одном станке в цеху?
Проверьте источники вибрации и электромагнитных помех именно рядом с этим станком — соседнее оборудование, силовые кабели, компрессоры. Также проверьте, не проходит ли кабель приёмника щупа этого станка в непосредственной близости от силовых кабелей приводов.
Почему щуп работает нестабильно только в одной зоне рабочего стола?
Это типичный признак ограниченной оптической видимости приёмника в данной зоне — либо из-за геометрии станка, либо из-за установленной оснастки. Проверьте угол и расстояние от предполагаемых точек измерения до приёмника; при необходимости переустановите приёмный модуль в более удачное положение.
Где найти официальную документацию по обслуживанию датчиков Renishaw?
Официальный источник — техническая документация Renishaw для конкретной модели датчика (installation guide, maintenance guide), доступная на сайте производителя и у официальных дистрибьюторов. Для интеграции конкретной модели со стойкой ЧПУ также рекомендуется документация производителя станка.
Заключение
Большинство неисправностей измерительных систем Renishaw — это не отказы электроники, а следствие естественного износа расходных компонентов, загрязнения или нарушения оптической видимости. Батарея, стилус, чистота контактной поверхности и оптических окон — именно с них стоит начинать диагностику в подавляющем большинстве случаев.
Регулярное профилактическое обслуживание и ведение простого журнала по каждому датчику окупается за счёт предотвращённых простоев и избежания брака из-за незамеченного дрейфа калибровки. После любого столкновения щупа — калибровка обязательна без исключений, вне зависимости от видимых повреждений.
Если вы подбираете запчасти, кабели или элементы питания для измерительных систем станков с ЧПУ, специалисты Эффективное производство помогут с подбором под вашу конфигурацию. Свяжитесь с нами для технической консультации.
Связанные материалы:Читайте также
